Tá sreang THHN, gearr le haghaidh sreang níolón-brataithe Ard-Teirmeacha Teas-resistant, ar cheann de na seoltóirí is mó a úsáidtear i gcórais leictreacha. Déanann a chomhcheangal de mharthanacht, solúbthacht, agus airíonna leictreacha iontaofa go bhfuil sé oiriúnach le haghaidh feidhmeanna éagsúla. San Airteagal seo, déanfaimid iniúchadh ar airíonna leictreacha sreang THHN, nó sreang THHN, lena n-áirítear a leibhéal voltais, seoltacht, agus tréithe ríthábhachtacha eile, chun a ról i gcórais leictreacha nua-aimseartha a thuiscint.
Forbhreathnú ar Chomhdhéanamh Wire THHN

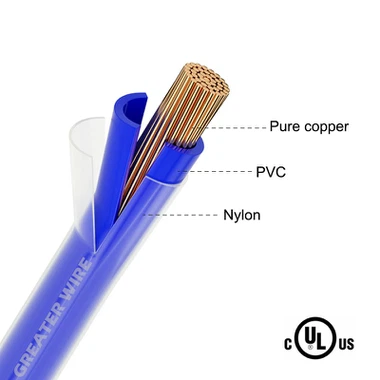

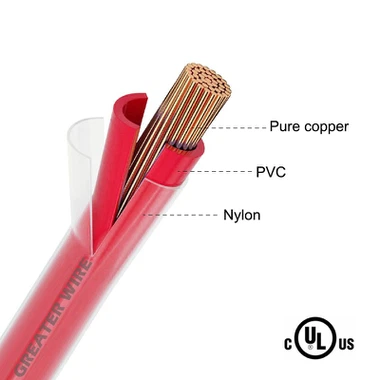

Eascraíonn airíonna leictreacha sreang THHN óna tógáil, lena n-áirítear:
Seoltóir: De ghnáth déanta as copar nó alúmanam, ag soláthar seoltacht leictreach den scoth.
Insliú Teirmeaplaisteach: Ciseal PVC teas-resistant a fheabhsaíonn sábháilteacht agus cobhsaíocht.
Seaicéad níolón: Ciseal seachtrach cosanta a sháraíonn scríobadh, ceimiceáin agus damáiste don chomhshaol.
Oibríonn na sraitheanna seo le chéile chun feidhmíocht iontaofa na sreinge a chinntiú in iarratais leictreacha éilitheacha.
Rátáil Voltais de Shreang THHN
Ceann de na hairíonna leictreacha a shainíonn sreang THHN ná a rátáil voltais:
Rátáil Voltais Caighdeánach
Tá sreang THHN rátáil suas le 600 volta, rud a fhágann go bhfuil sé oiriúnach d'iarratais íseal-voltais agus meánvoltais.
Tá an leibhéal voltais seo oiriúnach do chórais chónaitheacha, tráchtála agus tionsclaíocha éadroma, a chlúdaíonn an chuid is mó de na riachtanais sreangúcháin le haghaidh soilsiú, fearais, agus dáileadh cumhachta ginearálta.
Cosaint Inslithe
Tá ról lárnach ag an gciseal inslithe teirmeaplaisteach maidir le sláine na sreinge a chothabháil faoi ardvoltas, cosc a chur ar shorts leictreacha agus oibriú sábháilte a chinntiú.
Cuireann an seaicéad níolón ciseal breise cosanta i gcoinne damáiste thimpiste don insliú.
Feidhmchláir laistigh den Raon Voltas
Ciorcaid tí: Soilsiú, asraonta, agus fearais bheaga.
Córais cumhachta tráchtála: Oifigí, stórais, agus tionscail ar scála beag.
Trealamh tionsclaíoch le riachtanais measartha voltais.
Seoltacht Leictreach Sreang THHN
Is airí ríthábhachtach de shreang leictreach ar bith í an seoltacht, agus tá sreang THHN ar fheabhas maidir leis seo:
Seoltóirí Copar
Úsáideann formhór na sreanga THHN copar annealed, ar a dtugtar as a seoltacht den scoth.
Tá rátáil seoltachta beagnach 100% ag copar IACS (Caighdeán Copper Annealed Idirnáisiúnta), rud a fhágann gur ábhar éifeachtach é do tharchur leictreach.
Seoltóirí Alúmanam
Tá roinnt sreanga THHN ar fáil le seoltóirí alúmanaim, atá níos éadroime agus níos éifeachtaí ó thaobh costais.
Tá seoltacht níos ísle ag alúmanam ná copar (thart ar 61% IACS) ach tá sé fós ina rogha inmharthana d'iarratais a bhfuil srianta meáchain nó buiséid tábhachtach.
Cumas Iompraíochta Reatha
Braitheann aimpliúlacht sreang THHN ar ábhar an tseoltóra, an leithead sreang, agus na coinníollacha comhshaoil. Mar shampla:
10 AWG Copper THHN Wire: De ghnáth tacaíonn suas le 30 amps in áiteanna tirim.
8 AWG Copper THHN Wire: De ghnáth tacaíonn suas le 55 amps in áiteanna tirime.
Friotaíocht in aghaidh Teas
Cinntíonn friotaíocht íseal leictreach Copper caillteanas íosta fuinnimh de bharr teasa, rud a fhágann go bhfuil sé oiriúnach d'iarratais ar dhleacht leanúnach.
Rátálacha Teochta agus a dTionchar ar Airíonna Leictreacha
Bíonn tionchar ag rátáil teochta sreang THHN ar a feidhmíocht i dtimpeallachtaí éagsúla:
Rátáil Teochta Caighdeánach
Tá sreang THHN rátáil suas le 90 céim (194 céim F) i suíomhanna tirime.
I suíomhanna tais, is gnách go mbíonn an rátáil teochta teoranta do 75 céim (167 céim F) ach amháin má tá an sreang lipéadaithe mar THWN-2, rud a choinníonn an rátáil 90 céim i ndálaí fliucha.
Éifeacht ar Thit Voltais
Is féidir le teochtaí oibriúcháin arda friotaíocht an tseoltóra a mhéadú, rud a fhágann go dtiocfaidh titim níos airde ar an voltas thar achair fhada.
Laghdaíonn friotaíocht teasa sreang THHN an éifeacht seo, rud a chinntíonn feidhmíocht chobhsaí faoi ghnáthchoinníollacha oibriúcháin.
Feidhmchláir i dTimpeallacht Ardteochta
Córais HVAC, painéil rialaithe tionsclaíocha, agus seomraí innealra ina bhfuil teochtaí ardaithe coitianta.
Friotaíocht Inslithe
Tá friotaíocht inslithe sreang THHN ríthábhachtach chun sceitheadh leictreach a chosc agus sábháilteacht a chinntiú:
Insliú Teirmeaplaisteach
Soláthraíonn an ciseal inslithe PVC friotaíocht ard do sceitheadh reatha leictreach.
Déanann an mhaoin seo sreang THHN sábháilte le húsáid i gciorcaid ina bhfuil sreanga iolracha cuachta le chéile.
Neart Tréleictreach
Tá neart tréleictreach ard ag an insliú, rud a chuireann ar a chumas spikes voltais a sheasamh gan miondealú.
Caighdeáin Sábháilteachta Leictreachais agus Comhlíonadh
Cloíonn sreang THHN le caighdeáin dhian sábháilteachta, ag cinntiú oibriú iontaofa i gcoinníollacha éagsúla:
Caighdeáin OL

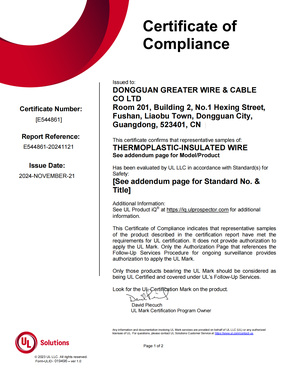

Déantar sreang THHN a mhonarú chun caighdeáin UL 83 a chomhlíonadh, ag ráthú feidhmíochta i raonta voltais agus teochta rátáilte.
Comhlíonadh NEC
Formheasann an Cód Leictreachais Náisiúnta (NEC) sreang THHN le húsáid i suíomhanna tirime agus tais, chomh maith le seolbhealaí agus rásbhealaí.
Feidhmchláir THHN Wire Bunaithe ar Airíonna Leictreacha
Iarratais Chónaithe
Sreangú le haghaidh soilsiú, asraonta agus fearais bheaga mar gheall ar a 600-rátáil volta agus seoltacht den scoth.
Feidhmchláir Tráchtála
Dáileadh cumhachta in oifigí agus spásanna miondíola a bhfuil éifeachtúlacht agus iontaofacht ríthábhachtach.
Feidhmchláir Thionsclaíoch
Painéil rialaithe, naisc mhótair, agus córais dáileadh cumhachta measartha, ag baint leasa as marthanacht agus friotaíocht teasa sreang THHN.
Córais Fuinnimh In-athnuaite
Is minic a úsáideann suiteálacha fuinnimh gréine agus gaoithe sreang THHN le haghaidh tarchur cumhachta éifeachtach.
Comparáid idir THHN Wire le Cineálacha Eile Sreanga
THHN vs XHHW
THHN sreang: Sármhaith le haghaidh suiteálacha taobh istigh atá éifeachtach ó thaobh costais.
Sreang XHHW: Tairgeann sé friotaíocht taise agus solúbthacht níos fearr, rud a fhágann go bhfuil sé oiriúnach d'iarratais lasmuigh.
THHN vs UF-B
THHN sreang: Tá seoladán ag teastáil i suiteálacha lasmuigh.
Cábla UF-B: Rátáilte le haghaidh adhlactha díreach agus faoi lé taise gan cosaint bhreise.
Fachtóirí a mbíonn Tionchar acu ar Airíonna Leictreacha
Is féidir le roinnt fachtóirí tionchar a imirt ar fheidhmíocht sreang THHN:
Tomhsaire Sreang
Tá friotaíocht níos ísle agus ampacity níos airde ag uimhreacha tomhsaire níos lú (m.sh., 8 AWG).
Fad an Chuaird
D’fhéadfadh titeann voltais a bheith i rith níos faide, rud a éilíonn méideanna sreang níos mó mar chúiteamh.
Teocht Chomhthimpeallach
Is féidir le teochtaí ardaithe friotaíocht seoltóra a mhéadú, rud a chuireann isteach ar éifeachtacht iomlán.
