Is gné ríthábhachtach d'aon chóras fuinnimh gréine é suiteáil cheart cáblaí gréine, toisc go dtéann sé i gcion go díreach ar éifeachtúlacht, fad saoil agus sábháilteacht an chórais. Nascann cáblaí gréine, ar a dtugtar sreanga gréine go coitianta, comhpháirteanna éagsúla de chóras fótavoltach (PV), lena n -áirítear painéil ghréine, inbhéartaithe, rialaitheoirí muirir, agus cadhnraí. Tá ról suntasach ag an modh a úsáidtear chun na cáblaí seo a leagan síos maidir le damáiste meicniúil a chosc, caillteanas fuinnimh a íoslaghdú, agus sábháilteacht a chinntiú ar feadh saolré an chórais.
San Airteagal seo, déanfaimid iniúchadh ar na modhanna éagsúla leagan do cháblaí gréine, ag aibhsiú na bpríomh -chúinsí, na sochar agus na gcleachtas is fearr do gach modh chun an fheidhmíocht is fearr a chinntiú i suiteálacha cumhachta gréine cónaitheacha agus tráchtála.
1. Cineálacha deCáblaí gréineAgus a n -iarratais
Sula bpléitear na modhanna leagan, tá sé riachtanach na cineálacha cáblaí gréine a úsáidtear go coitianta i gcórais PV a thuiscint:

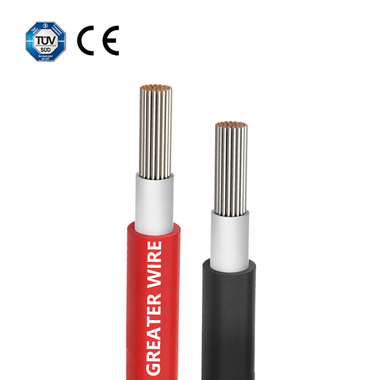

Cáblaí gréine DC: Úsáidtear iad seo chun na painéil ghréine (a tháirgeann sruth díreach) a nascadh leis an inbhéartóir. Is iondúil go n-úsáideann na cáblaí seo seoltóirí copair nó copair stánaithe agus tá siad inslithe le XLPE (poileitiléin tras-nasctha) nó EPR (rubar próipiléine eitiléine). Tá siad deartha go sonrach le haghaidh úsáide lasmuigh agus tá siad an -fhrithsheasmhach in aghaidh radaíochta UV, luaineachtaí teochta, agus strus meicniúil.
Cáblaí gréine AC: Nuair a dhéantar an leictreachas DC a ghineann na painéil ghréine a thiontú ina sruth ailtéarnach ag an inverter, úsáidtear cáblaí AC chun an inbhéartóir a nascadh leis an eangach leictreach nó le córais stórála. Is minic a thagann na cáblaí seo le rátálacha inslithe níos airde chun an sruth ailtéarnach a láimhseáil.
Cáblaí síneadh gréine: Úsáidtear na cáblaí seo chun an teacht idir na painéil ghréine agus comhpháirteanna eile sa chóras a leathnú. Ba chóir iad a rátáil freisin le haghaidh dálaí lasmuigh, le toilleadh agus marthanacht leordhóthanach iompair reatha.
Cáblaí gréine faoi thalamh: I gcás suiteálacha ina gcaithfear cáblaí a adhlacadh faoi thalamh, is minic a úsáidtear cáblaí díreacha burial. Tá na cáblaí seo deartha go speisialta le truaillí láidre chun taise, creimeadh, agus damáiste fisiciúil a sheasamh.
2. Modhanna LeaganCáblaí gréine
Braitheann an modh chun cáblaí gréine a leagan ar fhachtóirí éagsúla, lena n -áirítear an comhshaol, an cineál suiteála (cónaithe nó tráchtála), agus fad saoil an chórais atá beartaithe. Anseo thíos tá na modhanna is coitianta a úsáidtear chun cáblaí gréine a leagan:
2.1 Suiteáil cábla lasnairde
Is modh coiteann é suiteáil forchostais cáblaí gréine a úsáidtear i gceantair ina bhfuil sé praiticiúil nó neamhriachtanach cáblaí a adhlacadh. Is minic a úsáidtear an modh seo i bhfeirmeacha gréine ar scála mór nó i suiteálacha ina gcaithfidh cáblaí achar fada idir comhpháirteanna a chuimsiú.
Nós imeachta suiteála:
Tacaíochtaí cábla.
Clipeanna Cábla: Bain úsáid as gearrthóga cábla nó strapaí chun na cáblaí a dhaingniú chuig na tacaíochtaí, ag cinntiú go bhfanann siad teann ach gan a bheith ró-shínte.
Spásáil: Coinnigh an fad ceart idir cáblaí agus tacaíochtaí chun sagging a sheachaint agus a chinntiú nach bhfuil cáblaí nochta do theannas iomarcach.
Imchruth!
Buntáistí:
Rochtain níos éasca le haghaidh cothabhála agus fabhtcheartaithe.
Riosca laghdaithe damáiste ó thuilte nó ó shaincheisteanna faoi thalamh (i gcomparáid le cáblaí adhlactha).
Is féidir é a shuiteáil thar achair níos faide agus íosmhéid cur isteach ar an timpeallacht máguaird.
Míbhuntáistí:
Ábhair imní aeistéitiúla, go háirithe i gceantair chónaithe.
Nochtadh do dhamáiste fisiciúil ó stoirmeacha, brainsí ag titim, nó fiadhúlra.
Riosca níos mó maidir le díghrádú UV mar gheall ar nochtadh fada don ghrian.
2.2 Suiteáil cábla faoi thalamh
Tá leagan cábla faoi thalamh ar cheann de na modhanna is sábháilte chun cáblaí gréine a chosaint ó fhachtóirí comhshaoil seachtracha, lena n -áirítear aimsir, damáiste meicniúil, agus díghrádú UV. Is iondúil go n -úsáidtear é i suiteálacha cumhachta gréine cónaithe nó i bhfeirmeacha gréine ina bhfuil aeistéitic tábhachtach.
Nós imeachta suiteála:
Trinsiú: Cuir tús le trinse a thochailt go domhain chun freastal ar na cáblaí gréine, ag cinntiú go bhfuil siad cosanta go maith ó dhamáiste seachtrach. De ghnáth, ba chóir go mbeadh trinsí thart ar 18 go 24 orlach domhain, ag brath ar rialacháin áitiúla.
Seolad cábla: Seoladán cosanta a úsáid (déanta de ghnáth as PVC, HDPE, nó ábhair mharthanacha eile) chun na cáblaí a choinneáil. Cuireann sé seo sraith bhreise cosanta i gcoinne taise, creimirí, agus tosca comhshaoil eile.
Seomra codlata: Cuir ciseal gainimh ag bun an trinse chun dromchla réidh a sholáthar don seoladán. Cuidíonn sé seo le cosc a chur ar abrasion na gcáblaí.
Aisluchtú: Nuair a leagtar na cáblaí taobh istigh den seoladán, cuir an ithir ar ais leis an trinse. Bí cinnte go gclúdaíonn tú an trinse i gceart chun aon damáiste sa todhchaí a sheachaint.
Téip rabhaidh: Cuir téip rabhaidh os cionn na gcáblaí chun láithreacht cáblaí adhlactha a léiriú i gcás go bhfuil gá le hobair tochailte amach anseo.
Buntáistí:
Cuireann sé cosaint ar fáil ó ghnéithe comhshaoil amhail radaíocht UV, báisteach, agus gaoth.
Tionchar aeistéitiúil laghdaithe, mar go bhfuil cáblaí i bhfolach faoi thalamh.
Riosca níos ísle maidir le damáiste fisiciúil ó fhórsaí seachtracha.
Míbhuntáistí:
Níos costasaí mar gheall ar chostais saothair agus ábhartha.
Deacracht a d'fhéadfadh a bheith ann maidir le cothabháil nó deisiúcháin a dhéanamh má dhéantar damáiste do na cáblaí nó má tá gá leis na cáblaí a athsholáthar.
Éilíonn sé suiteáil chruinn chun saincheisteanna a sheachaint, mar shampla uisce nó damáiste creimire.
2.3 leagan cábla ag baint úsáide as tráidirí cábla
I suiteálacha gréine tráchtála nó tionsclaíocha móra, is minic a úsáidtear tráidirí cábla chun na cáblaí gréine a eagrú agus tacú leo. Is éard atá i gceist le tráidirí cábla ná conairí miotail nó plaisteacha a cheadaíonn cáblaí a chur go daingean agus go córasach tríd an gcóras.
Nós imeachta suiteála:
Tráidire: Cuir na tráidirí cábla ar feadh struchtúr an eagar gréine nó feadh ballaí tógála ag baint úsáide as tacaíochtaí cuí.
Ródú cábla: Leag na cáblaí gréine taobh istigh den tráidire, ag cinntiú nach bhfuil na cáblaí faoi réir bends nó strus iomarcach.
Dearadh cábla: Úsáidceangail cháblanó gearrthóga chun na cáblaí a dhaingniú laistigh den tráidire, ag cinntiú go gcoinnítear na cáblaí go daingean ach nach bhfuil siad ró-chomhbhrúite.
Spásáil: Cinntigh go gceadaíonn na tráidirí go leor sreafa aeir timpeall na gcáblaí, rud a laghdaíonn an baol róthéamh.
Buntáistí:
Éasca le suiteáil agus le modhnú, go háirithe le haghaidh suiteálacha ar scála mór.
Soláthraíonn sé eagraíocht chábla shoiléir, rud a chiallaíonn go bhfuil sé níos éasca an córas a réiteach nó a uasghrádú.
Cosaint fheabhsaithe do cháblaí ó dhamáiste meicniúil.
Míbhuntáistí:
Níl sé oiriúnach do shuiteálacha ina bhfuil imní ar aeistéitic.
Éilíonn sé go leor spáis chun na tráidirí a shuiteáil.
2.4 Leagan cábla feadh díonta nó aghaidheanna
I gcás suiteálacha gréine cónaithe, is minic a leagtar cáblaí feadh díon nó aghaidh na bhfoirgneamh. Is modh cost-éifeachtach agus éifeachtúil é seo, go háirithe nuair a bhíonn na painéil ghréine suite ar an díon agus ní mór na cáblaí a chur chuig inbhéartóir taobh istigh den fhoirgneamh.
Nós imeachta suiteála:
Ródú cábla: Cuir na cáblaí ar feadh an dín nó an aghaidh, ag déanamh cinnte go leanfaidh tú an cosán is giorra agus is éifeachtaí chuig an inbhéartóir.
Clipeanna Cábla.
Cosaint seoladán: Úsáid a bhaint as seoladán nó clúdaigh chosanta eile chun na cáblaí a chosaint ó dhamáiste féideartha ó smionagar nó aimsir atá ag titim.
Rónta: Aon phoill nó treá a shéalú tríd an díon nó na ballaí chun cosc a chur ar uisce isteach.
Buntáistí:
Éifeachtach ó thaobh costais agus simplí do shuiteálacha gréine cónaithe.
Cur isteach íosta ar struchtúr an fhoirgnimh.
Níos éasca cothabháil nó deisiúcháin a dhéanamh.
Míbhuntáistí:
Nochtadh do ghathanna UV agus síonchaitheamh, a d'fhéadfadh a bheith ina chúis le caitheamh agus cuimilt le himeacht ama.
Ábhair imní aeistéitiúla i gceantair chónaithe.
2.5 leagan cábla i mboscaí acomhal PV
I gcórais chumhachta gréine, tá ról ríthábhachtach ag boscaí acomhail maidir le hil -cháblaí gréine a eagrú agus a nascadh ó na painéil go dtí an inbhéartóir. Tá na boscaí seo thar a bheith úsáideach i gcórais níos mó nó nuair is gá cáblaí a ghrúpáil agus a bhainistiú.
Nós imeachta suiteála:
Socrú bosca acomhal: Cuir an bosca acomhal i suíomh inrochtana gar do na painéil ghréine, áit ar féidir na cáblaí a nascadh go héasca.
Iontráil chábla: Cuir na cáblaí gréine isteach sa bhosca acomhal trí phoill réamh-suiteáilte nó trí fhaireoga cábla. Faigh na cáblaí atá i bhfeidhm ag baint úsáide as ceangail cábla nó gearrthóga.
Ceangal agus Séalaithe: Na cáblaí a cheangal i gceart leis na críochfoirt sa bhosca acomhal agus cinntigh go bhfuil an bosca séalaithe chun taise a chosc.
Buntáistí:
Cabhraíonn sé leis na cáblaí a eagrú agus a chosaint, ag laghdú tranglam.
Soláthraíonn suíomh lárnach do naisc agus do fabhtcheartú.
Míbhuntáistí:
D'fhéadfadh spás breise agus socrúchán cúramach a bheith ag teastáil chun inrochtaineacht a chinntiú.
3. Príomh -chúinsí agus cáblaí gréine á leagan acu
Beag beann ar an modh a roghnaítear, tá roinnt príomhfhachtóirí le breithniú le linn cáblaí gréine a shuiteáil:
Titim voltais a íoslaghdú: Cinntigh go bhfuil cáblaí meánmhéide go cuí chun an t -ualach reatha a láimhseáil gan titim iomarcach voltais, ar féidir leo éifeachtúlacht an chórais a laghdú.
Seachain lúbtha géara: Lean an ga lúbtha íosta do na cáblaí i gcónaí chun dochar a dhéanamh don insliú nó don seoltóir.
Cosaint chábla.
Inrochtaineacht sa todhchaí: A chinntiú go bhfuil na bealaí cábla agus na hacomhail inrochtana le haghaidh cothabhála agus uasghráduithe.
