I gcórais giniúna cumhachta fótavoltach (PV), is comhpháirteanna ríthábhachtacha iad cáblaí gréine agus seoltóirí gréine atá freagrach as an sruth a ghineann painéil ghréine a tharchur go sábháilte agus go héifeachtúil chuig inverters agus trealamh eile. Tá leibhéal an voltais ina phríomhfhachtóir i
Dearadh agus roghnú, a bhaineann go díreach le sábháilteacht, éifeachtúlacht agus cobhsaíocht fhadtéarmach an chórais. Tá tuiscint ar leibhéal voltais na gcáblaí gréine riachtanach chun na cáblaí cuí a roghnú i gceart agus chun oibriú sábháilte na gcóras fótavoltach a chinntiú.
Scrúdóidh an t -alt seo leibhéil voltais nacáblaí gréineagus seoltóirí gréine go mion, mínigh a ról i gcórais fhótavoltacha, agus pléigh roghnú agus tionchar na leibhéal voltais.

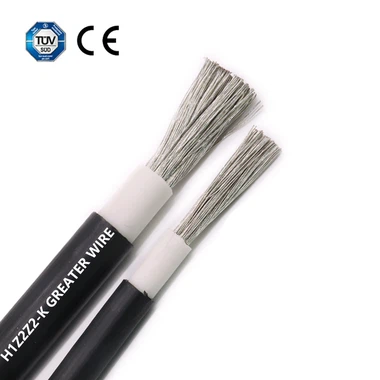

1. Leibhéal Voltais deCáblaí gréine
Is cáblaí iad cáblaí gréine atá deartha go sonrach le haghaidh córais giniúna cumhachta fótavoltacha, le friotaíocht aimsire maith, friotaíocht ardteochta agus friotaíocht UV. De réir timpeallachtaí oibre éagsúla agus riachtanais an chórais fhótavoltacha, is iondúil go roinntear leibhéil voltais na gcáblaí gréine i gcáblaí ísealvoltais agus meánvoltais. Tá tuiscint ar na leibhéil voltais seo riachtanach chun na cáblaí cuí a roghnú.
1. Cábla ísealvoltais (LV)
Is iondúil go n -úsáidtear cáblaí ísealvoltais le haghaidh ciorcaid dhíreacha reatha (DC) i gcórais gréine, agus go ginearálta ní théann a voltas oibriúcháin thar 1000V. Baineann an chuid is mó de na córais ghiniúna cumhachta gréine agus tráchtála úsáid as cáblaí ísealvoltais. Is é 600/1000V an voltas tipiciúil de cháblaí gréine ísealvoltais, rud a chiallaíonn gur féidir leis na cáblaí oibriú go sábháilte ag 600V agus gur féidir leo voltas ró -ualaigh de 1000V a sheasamh ar feadh tréimhse ghearr ama.
Feidhmchláir choiteanna:
Córais fhótavoltacha chónaithe
Córais bheaga fhótavoltacha tráchtála
Ciorcaid DC ceangailte le Inverters
Is iad cáblaí ísealvoltais an cineál cáblaí gréine is coitianta agus is féidir leo freastal ar riachtanais an chuid is mó de na córais gréine. Tá siad oiriúnach don chuid is mó de na painéil ghréine agus na córais inverter, is féidir leo teochtaí arda agus radaíocht UV a sheasamh, agus friotaíocht mhaith a bheith acu le taise agus le creimeadh.
2. Cábla Meánach Voltais (MV)
Úsáidtear cáblaí meánacha voltais go príomha i gcórais mhóra giniúna cumhachta fótavoltach nó i ngléasraí cumhachta fótavoltacha chun cumhacht a tharchur ó il -eagair fhótavoltacha go inverters nó córais dáilte. Is iondúil go mbíonn an voltas rátáilte de cháblaí meánvoltais idir 3kV agus 36kV, agus i roinnt feidhmchlár speisialta, is féidir leis an leibhéal voltais a bheith níos airde.
Feidhmchláir choiteanna:
Tarchur cumhachta inmheánach i ngléasraí cumhachta fótavoltacha
Córais mhóra fhótavoltacha tráchtála nó thionsclaíocha
Tarchur cumhachta idir córais giniúna cumhachta fótavoltach agus an eangach
Is féidir le cáblaí meánacha voltais cumais tarchuir cumhachta níos airde a sholáthar agus tá siad oiriúnach do thionscadail giniúna cumhachta fótavoltacha ar scála mór. Ní hamháin go bhfuil acmhainn iompair voltais níos airde ag na cáblaí seo, ach ní mór dóibh insliú níos láidre agus friotaíocht stua a bheith acu freisin.
3. Cábla ardvoltais (HV)
Is iondúil go n-úsáidtear cáblaí ardvoltais le haghaidh tarchur cumhachta fad-achair idir córais giniúna cumhachta fótavoltach ultra-mhór agus líonraí cumhachta. Toisc go gcaithfidh cáblaí ardvoltais sruthanna agus voltais níos airde a sheasamh, tá a gcuid ábhar inslithe agus riachtanais dearaidh níos déine. Déantar cáblaí tipiciúla ardvoltais a rátáil ag níos mó ná 36kV agus úsáidtear iad chun cumhacht a ghineann gléasraí cumhachta a tharchur chuig an eangach cumhachta.
Feidhmchláir choiteanna:
Ceangal idir córais giniúna cumhachta fótavoltach agus an príomh -eangach cumhachta
Tarchur cumhacht fad-achair stáisiúin chumhachta fótavoltacha ultra-mhór
Tá úsáid cáblaí ardvoltais níos casta agus úsáidtear é go príomha i gcásanna a dteastaíonn tarchur cumhachta mórscála uathu.
2. Riachtanais Voltais docáblaí gréineagus seoltóirí gréine
Is meáin thábhachtacha iad cáblaí gréine agus seoltóirí gréine le haghaidh tarchur cumhachta. Ní hamháin go gcinneann leibhéal voltais a ndearadh an t -uasvoltas is féidir leo a sheasamh, ach tá dlúthbhaint aige freisin lena bhfeidhmíocht inslithe, a seoltacht agus a n -iontaofacht fhoriomlán.
Leibhéal voltais de cháblaí gréine
Tagraíonn leibhéal voltais na gcáblaí gréine don raon voltais oibriúcháin is féidir leis an gcábla a sheasamh. Baineann an chuid is mó de na cáblaí gréine i gcórais fhótavoltacha úsáid as cáblaí ísealvoltais (600/1000V), ar féidir leo luaineachtaí voltais reatha a tharchur go héifeachtach agus a sheasamh in obair laethúil. Go háirithe i suiteálacha cónaithe agus tráchtála, comhlíonann cáblaí ísealvoltais an chuid is mó de na riachtanais cumhachta.
Mar shampla:

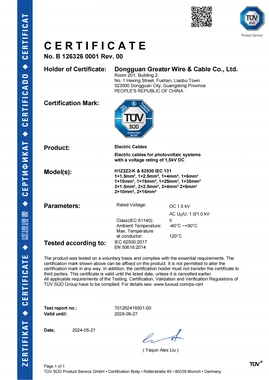

Is iondúil go ndéantar cábla gréine a fhreastalaíonn ar an gcaighdeán IEC 6 0 216 a mharcáil le voltas rátáilte de 0.6/1kV, ag léiriú go bhfuil an cábla oiriúnach do thimpeallachtaí voltais idir 600V agus 1000V.
De ghnáth is é an t-ábhar inslithe de cháblaí gréine ná XLPE (poileitiléin tras-nasctha) nó PVC (clóiríd pholaivinile), a bhfuil airíonna inslithe leictreach den scoth agus friotaíocht ardteochta aige.
2. Ceanglais voltais do sheoltóirí gréine
Tá seoltóirí gréine mar chuid den chábla gréine, agus is iondúil go mbíonn a gcuid riachtanas voltais mar an gcéanna le riachtanais an chábla. Agus seoltóirí gréine á roghnú, sa bhreis ar an leibhéal voltais, ní mór breithniú a dhéanamh ar an limistéar trasghearrtha, ar sheoltacht agus ar fhriotaíocht chomhshaoil na seoltóirí. Is iondúil go n -úsáidtear seoltóirí gréine le haghaidh naisc shraitheanna agus chomhthreomhara de phainéil fhótavoltacha, mar sin ní mór a leibhéal voltais a bheith comhoiriúnach le voltas an chórais fhótavoltach ar fad.
3. Roghnú an voltais rátáilte
Agus an leibhéal cuí voltais á roghnú agat, ba cheart na tosca seo a leanas a bhreithniú:
Voltas rátáilte na bpainéal fótavoltach:Is iondúil go bhfeidhmíonn painéil fhótavoltacha i raon voltais níos ísle, go háirithe i gcórais fótavoltacha ísealvoltais. Dá bhrí sin, níor cheart go sáródh an leibhéal voltais cábla roghnaithe voltas rátáilte an phainéil.
Raon Voltais Inverter:Ní mór don voltas rátáilte den inverter an t -aschur voltais a mheaitseáil leis an bpainéal chun a chinntiú gur féidir leis an gcóras fótavoltach oibriú go cobhsaí agus go héifeachtúil.
An timpeallacht oibre agus coinníollacha aeráide:Tá cáblaí gréine nochta do thimpeallachtaí lasmuigh i gcaitheamh na bliana agus ní mór dóibh coinníollacha géara a chomhrac mar ghathanna ultraivialait, taise, agus athruithe teochta. Dá bhrí sin, ba cheart go gcuirfeadh leibhéal inslithe an chábla in oiriúint do na dúshláin chomhshaoil seo.
3. Ábhair inslithe agus leibhéil voltais cáblaí gréine agus seoltóirí
Is fachtóirí tábhachtacha iad ábhair inslithe chun leibhéal voltais agus feidhmíocht sábháilteachta cáblaí gréine a chinneadh. Ní hamháin go gcaithfidh feidhmíocht inslithe leictreach a bheith ag ábhar inslithe na gcáblaí gréine, ach tá tréithe friotaíochta ardteochta, friotaíocht ultraivialait, agus friotaíocht aimsire ann chun dul in oiriúint do thimpeallachtaí seachtracha éagsúla a d'fhéadfaí teacht orthu i gcórais ghréine.
Poileitiléin tras-nasctha (XLPE)
Is é poileitiléin tras-nasctha an t-ábhar inslithe is coitianta do cháblaí gréine faoi láthair. Tá frithsheasmhacht den scoth aige i gcoinne teochtaí arda, miondealú voltais agus gathanna UV, agus is féidir leis oibriú thar raon teochta leathan, ag oiriúnú don chomhshaol ina bhfuil painéil agus cáblaí fótavoltacha nochta do sholas na gréine ar feadh i bhfad.
Clóiríd pholaivinile (PVC)
Is ábhar coitianta inslithe eile é clóiríd pholaivinile. Cé nach bhfuil a fhriotaíocht ardteochta chomh maith le poileitiléin tras-nasctha, tá dóthain feidhmíochta inslithe aige fós i bhformhór na gcóras fótavoltach ísealvoltais. De ghnáth bíonn cáblaí PVC níos eacnamaíche agus tá siad oiriúnach do chórais fhótavoltacha thráchtála cónaitheacha nó bheaga.
Ábhair rubair
I roinnt feidhmchlár speisialta, mar shampla nuair a bhíonn cáblaí solúbtha ag teastáil, is féidir ábhair rubair a úsáid mar ábhair inslithe do cháblaí gréine. Tá airíonna meicniúla den scoth agus friotaíocht cuimilte ag cáblaí rubair, agus tá siad oiriúnach do thimpeallachtaí suiteála a dteastaíonn lúbadh solúbtha uathu.
