I gcórais chumhachta nua -aimseartha, is comhpháirteanna an -tábhachtach iad painéil rialaithe, go háirithe i gcórais fhótavoltacha (PV), atá freagrach as oibriú an chórais iomláin a rialú, a mhonatóireacht agus a chosaint. D'fhonn iontaofacht agus sábháilteacht an phainéil rialaithe a chinntiú, tá sé ríthábhachtach sreanga agus cáblaí a roghnú i gceart. Ní hamháin go gcaithfidh seoltacht mhaith a bheith ag na sreanga a úsáidtear sa phainéal rialaithe, ach ní mór go gcomhlíonann siad friotaíocht ardteochta áirithe, friotaíocht creimthe, friotaíocht a chaitheamh agus tréithe eile chun oibriú fadtéarmach cobhsaí a chinntiú.
Pléifidh an t -alt seo go mion an roghnú ** cáblaí fótavoltacha (cáblaí gréine) agus sreanga fótavoltacha (sreanga gréine) ** I bpainéal rialaithe an chórais fhótavoltach, ag díriú ar na cineálacha sreinge, na sonraíochtaí, na riachtanais suiteála is infheidhme agus conas na cáblaí agus na sreanga is oiriúnaí a roghnú.
Painéal rialaithe agus roghnú cábla agus cábla
Úsáidtear an painéal rialaithe chun monatóireacht agus bainistiú a dhéanamh ar chomhpháirteanna éagsúla sa chóras cumhachta. Sa chóras fótavoltach, tá an painéal rialaithe ceangailte leis an inverter,painéil fhótavoltacha, trealamh stórála fuinnimh, etc. chun a chinntiú go dtarlódh sé go héifeachtach leictreachas agus oibriú sábháilte an trealaimh. Tá an nasc sreinge agus cábla taobh istigh den phainéal rialaithe ríthábhachtach, ní hamháin chun tarchur iontaofa reatha a chinntiú, ach freisin chun seasamh le dúshláin na timpeallachta seachtraí, amhail teocht ard, gathanna ultraivialait, taise, etc.
2. Cineálacha sreanga a úsáidtear i bpainéil rialaithe fótavoltach
Braitheann na cineálacha sreanga a úsáidtear laistigh agus lasmuigh den phainéal rialaithe go príomha ar voltas, ar dhálaí reatha, ar dhálaí comhshaoil agus ar riachtanais chobhsaíochta fadtéarmacha an chábla. Is iondúil go mbíonn ciorcaid dhíreacha reatha (DC) agus ciorcaid reatha (AC) (AC) i gcórais fhótavoltacha, mar sin athróidh na sreanga agus na cáblaí a úsáidtear sa phainéal rialaithe ag brath ar an gcineál reatha agus ar mhéid an chórais.
2.1 Cábla fótavoltach
Tá cáblaí fótavoltacha (cáblaí gréine) deartha go speisialta le húsáid i gcórais fhótavoltacha gréine, go háirithe le haghaidh tarchur cumhachta idir painéil agus inbhéartaithe. Is iondúil go n -úsáideann na cáblaí seo seoltóirí copair, go bhfuil seoltacht ard acu, friotaíocht UV, friotaíocht ardteochta agus tréithe eile, agus go bhfuil siad oiriúnach chun oibriú i dtimpeallachtaí lasmuigh. Sa phainéal rialaithe, is é príomhfheidhm na gcáblaí fótavoltacha modúil fhótavoltacha, inverters, feistí stórála fuinnimh, etc.
I measc na sonraíochtaí tipiciúla de cháblaí fótavoltacha tá:
Méid agus sonraíochtaí:Is iad na tomhsairí sreinge cábla fótavoltacha coitianta ná 10 AWG, 12 AWG, 14 AWG, srl.
Friotaíocht Comhshaoil:Is iondúil go ndéantar an truaill sheachtrach de cháblaí fótavoltacha as ábhair atá frithsheasmhach in UV agus atá frithsheasmhach in aimsir, ar féidir leo damáiste don chábla a chosc ó fhachtóirí mar sholas na gréine, báisteach, gaoth agus gaineamh.
Leibhéal voltais:Tá leibhéil voltais dhifriúla ag cáblaí fótavoltacha, lena n -áirítear 600V, 1000V agus 1500V. Is féidir leis an leibhéal ceart voltais a roghnú sábháilteacht agus cobhsaíocht tarchuir cumhachta a chinntiú.
2.2 sreang fhótavoltach
Tagraíonn sreang fhótavoltach (sreang gréine) don tsreang a úsáidtear i gcórais fhótavoltacha, a úsáideann seoltóirí copair de ghnáth agus a bhfuil tréithe friotaíochta comhshaoil comhchosúla acu le cáblaí fótavoltacha. Is iondúil go n -úsáidtear sreanga fótavoltacha le haghaidh naisc idir painéil agus idir painéil rialaithe agus inbhéartaithe.
An difríocht idir sreanga agus cáblaí:Is seoltóirí aonair iad sreanga de ghnáth, agus is struchtúir iad cáblaí a chomhcheanglaíonn ilsheoltóirí. Is féidir sreanga a úsáid le haghaidh naisc ghearr-achair taobh istigh de phainéil rialaithe.
Friotaíocht ardteochta agus UV:Ní mór do shreanga fótavoltacha a bheith in ann nochtadh fadtéarmach ardteochta agus radaíocht UV a sheasamh chun oibriú cobhsaí an chórais a chinntiú.
Abrasion agus friotaíocht cheimiceach:Caithfidh an truaill sheachtrach de shreanga fótavoltacha a bheith frithsheasmhach in aghaidh creimthe ceimiceach, go háirithe agus iad ag feidhmiú i gceantair chasta chomhshaoil.
2.3 Bunús le cáblaí agus sreanga painéil rialaithe a roghnú
Agus na cáblaí agus na sreanga cearta á roghnú, ní mór machnamh a dhéanamh ar ilfhachtóirí, lena n -áirítear ualach reatha, riachtanais voltais, timpeallacht oibre, srl.
Luchtaigh reatha:Tá cumais iompair reatha éagsúla ag cáblaí nó sreanga de shonraíochtaí éagsúla. I gcás córais a bhfuil sruthanna níos airde acu, is iondúil go gceanglaítear ar cháblaí níos tibhe (amhail 10 AWG nó 8 AWG) chun a chinntiú nach dtarlaíonn róthéamh nó damáiste le linn tarchur cumhachta.
Riachtanais Voltais:Ní mór do na cáblaí nó na sreanga sa phainéal rialaithe riachtanais voltais an chórais fhótavoltacha a chomhlíonadh, agus is iondúil go roghnaítear cáblaí le rátálacha 600V, 1000V nó 1500V.
Coinníollacha comhshaoil:Ag glacadh leis go bhféadfar an painéal rialaithe a úsáid i ndálaí difriúla comhshaoil, ní mór tréithe a bheith ag na cáblaí agus na sreanga mar fhriotaíocht UV, friotaíocht ardteochta, agus friotaíocht taise chun cobhsaíocht fhadtéarmach na gcáblaí a chinntiú.
Modh suiteála:Beidh tionchar ag modh suiteála an chábla ar an roghnú freisin. Mar shampla, is iondúil go n-úsáidtear sreanga níos giorra le haghaidh nasc taobh istigh den phainéal rialaithe, agus b'fhéidir go mbeidh ar cháblaí seachtracha tréithe uiscedhíonacha agus frithsheasmhacha aimsire a bheith acu.
3. Sonraíochtaí agus caighdeáin cáblaí agus sreanga fótavoltacha
D'fhonn sábháilteacht agus iontaofacht tarchur cumhachta a chinntiú, ní mór do cháblaí agus do shreanga fótavoltacha cloí le caighdeáin idirnáisiúnta ábhartha. Seo roinnt caighdeán agus deimhnithe coitianta:
IEC 60216:Baineann an caighdeán seo le cobhsaíocht theirmeach ábhar inslithe cábla fótavoltach chun a chinntiú gur féidir leis na cáblaí oibriú ar feadh i bhfad i dtimpeallachtaí ardteochta.
IEC 60332-1:Is é seo an caighdeán cosanta dóiteáin le haghaidh iomadú lasair chábla, ag cinntiú nach scaipfidh an cábla lasracha i gcás tine.
UL 4703:Caighdeán cábla fótavoltach na Stát Aontaithe, is infheidhme maidir le cáblaí agus sreanga i gcórais fhótavoltacha, ag cinntiú go gcomhlíonann siad riachtanais sábháilteachta mhargadh na Stát Aontaithe.

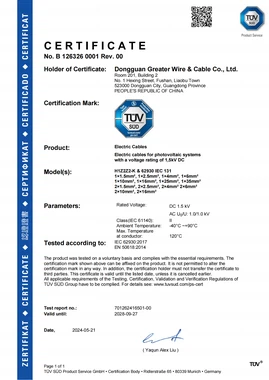

Deimhniú Tüv:Deimhniú na Gearmáine, ag cinntiú go gcomhlíonann cáblaí fótavoltacha riachtanais ardchaighdeáin agus go gcinnteoidh siad go bhfuil siad iontaofachta in úsáid fhadtéarmach.
Cinntíonn na caighdeáin seo sábháilteacht, marthanacht agus cobhsaíocht cáblaí agus sreanga atá in úsáid. Ní mór do cháblaí agus do shreanga an phainéil rialaithe sa chóras fótavoltach na caighdeáin seo a chomhlíonadh chun teipeanna córais a sheachaint mar gheall ar fhadhbanna cábla.
4. Riachtanais suiteála docáblaí agus sreanga painéil rialaithe fótavoltach
Tá suiteáil cáblaí agus sreanga ríthábhachtach do shábháilteacht agus éifeachtúlacht na gcóras fótavoltach. Go háirithe sa phainéal rialaithe, is féidir le sreangú agus le suiteáil réasúnta guaiseacha sábháilteachta a sheachaint, mar shampla damáiste cábla, ciorcaid ghearra agus tinte. Seo roinnt réamhchúraimí le linn na suiteála:
4.1 Sonraíochtaí cáblaí agus sreanga a mheaitseáil
Agus cáblaí á roghnú agat, ní mór duit a chinntiú go bhfuil sonraíochtaí na gcáblaí ag teacht leis na riachtanais reatha. Cuirfidh sruth iomarcach faoi deara go mbeidh an cábla róthéamh, agus is féidir go laghdóidh an ró -shruth éifeachtúlacht tarchuir cumhachta. Má úsáideann tú cáblaí nach gcomhlíonann na caighdeáin, d'fhéadfadh teipeanna córais nó saincheisteanna sábháilteachta a bheith ina gcúis leis.
4.2 Tabhair aird ar gha lúbthachta an chábla
Le linn na suiteála, ní mór duit aird a thabhairt ar gha lúbthachta an chábla. Beidh tionchar ag lúbadh iomarcach an chábla ar a chumas iompair reatha agus ar a chobhsaíocht, agus d’fhéadfadh sé go ndéanfadh sé damáiste don chábla fiú. Go ginearálta, níor chóir go mbeadh ga lúbthachta an chábla níos lú ná 10 n -uaire a thrastomhas.
4.3 socrú agus cosaint cábla
Ba chóir an cábla a chosaint ó dhamáiste meicniúil le linn na suiteála, mar sin ba chóir é a shocrú le píopaí, lúibíní nó feistí cosanta eile. Go háirithe, ba cheart na codanna nochta de na cáblaí sa chóras fótavoltach a chosaint le píopaí nó le troughs cábla chun cosc a chur ar na cáblaí a bheith sínte, cuimilte nó creimthe ag fórsaí seachtracha.
4.4 Cosc a chur ar róthéamh agus ar chiorcad gearr
I gcás tarchuir ard reatha, féadfaidh an cábla a lán teasa a ghiniúint, mar sin is gá a chinntiú go bhfuil feidhmíocht diomailt teasa an chábla go maith. Seachain socrú dlúth idir cáblaí, coinnigh spás cuí diomailt teasa, agus cinntigh nach sáraíonn ualach an chábla a chumas iompair uasta.
4.5 Cigireacht agus Cothabháil Rialta
Tar éis don chóras fótavoltach a bheith suiteáilte, is gá stádas na gcáblaí agus na sreanga a sheiceáil go rialta, go háirithe na codanna nasctha. Seiceáil go rialta an bhfuil an truaill sheachtrach den chábla slán, an bhfuil an seoltóir creimthe, agus an bhfuil na hailt daingean chun guaiseacha sábháilteachta féideartha a sheachaint.
