De réir mar a mhéadaíonn an t -éileamh domhanda ar fhuinneamh in -athnuaite, tá fuinneamh na gréine anois ar cheann de na foinsí fuinnimh glana is coitianta agus úsáidtear go forleathan é i dtithe, i ngnólachtaí agus i dtionscail. Agus córas fótavoltach gréine á thógáil agus á shuiteáil (córas PV), tá an leibhéal ceart voltais, cábla gréine agus sreang gréine ríthábhachtach chun oibriú éifeachtach agus sábháilte an chórais a chinntiú. Is iondúil go mbraitheann raon voltais chóras PV ar mhéid, ar dhearadh agus ar chás feidhmithe an chórais. Scrúdóidh an t -alt seo go mion na leibhéil choiteanna voltais de chórais PV agus déanfaidh sé anailís ar conas na cáblaí gréine agus na sreanga cearta a roghnú bunaithe ar riachtanais voltais.
Forbhreathnú ar leibhéil voltais na gcóras PV
Tagraíonn voltas córais PV don voltas a tharchuirtear ó phainéil ghréine (modúil PV) chuig inverters, boird dáilte agus comhpháirteanna leictreacha eile. Agus cáblaí agus sreanga PV á roghnú agat, tá sé tábhachtach tuiscint a fháil ar riachtanais agus ar fheidhmeanna leibhéil éagsúla voltais. De ghnáth úsáideann córais PV Gréine na trí leibhéal voltais seo a leanas:
Córas ísealvoltais (12V - 48 v)
Córas Meánach Voltais (60V - 600 v)
Córas ardvoltais (1000V - 1500 v)
Freagraíonn gach córas voltais do scálaí difriúla feidhmchlár gréine, ó chórais bheaga tí go córais tráchtála agus thionsclaíocha ar scála mór, a éilíonn dearaí cábla éagsúla agus cumraíochtaí leictreacha.
2.Córais fhótavoltacha (12V - 48V)
Is minic a úsáidtear córais ísealvoltais le haghaidh córais gréine beag lasmuigh den ghreille, go háirithe in iarratais i dtithe agus i gceantair iargúlta. Is iondúil go mbíonn voltas na gcóras sin 12V, 24V nó 48V, agus is iad tréithe na gcóras seo ná úsáid a bhaint as painéil ghréine níos lú agus feistí ísealchumhachta amhail stóráil ceallraí beaga agus ualaí DC.
2.1 Saintréithe na gcóras ísealvoltais
Scóip an Iarratais:Úsáidtear córais fótavoltacha ísealvoltais go forleathan i soilsiú tí, i gcórais soláthair cumhachta lasmuigh den eangach, i bhfearais bheaga nó i bhfeidhmchláir mhuirearúcháin.
Ceallraí agus ualach:Is iondúil go mbíonn cadhnraí luaidhe 12V nó 24V (nó cineálacha eile feistí stórála) feistithe ar chórais ísealvoltais agus go bhfuil ualach beag acu.
Roghnú voltais:Is iondúil go n -úsáidtear córais 12V le haghaidh feistí beaga agus soláthairtí cumhachta éigeandála, agus úsáidtear córais 24V agus 48V le haghaidh feidhmchlár a dteastaíonn cumhacht níos mó uathu.
2.2 Riachtanais Chábla do Chórais Fhótavoltacha Íseal-Voltais
Cé go bhfuil voltas na gcóras ísealvoltais níos ísle, tá sé riachtanach fós cáblaí gréine cuí a roghnú chun sábháilteacht agus cobhsaíocht a chinntiú. Go ginearálta, ní mór do roghnú ** cábla gréine (cábla gréine) agus sreang gréine (sreang gréine) ** na tosca seo a leanas a bhreithniú:
Ábhar an seoltóra:Is iad na hábhair sheoltóra chábla coitianta i gcórais ísealvoltais copar nó alúmanam. Soláthraíonn cáblaí copair seoltacht níos airde ach tá siad sách costasach, agus tá buntáistí costais ag cáblaí alúmanaim.
Voltas rátáilte cáblaí:Tá sé an -tábhachtach cáblaí a roghnú le leibhéil chuí voltais. Mar shampla, éilíonn córas 12V voltas rátáilte cábla 20% ar a laghad níos airde ná an voltas córais, agus is iondúil go roghnaítear cáblaí a rátáiltear ag 30V, 50V nó níos airde.
Déantar cáblaí coitianta córais ísealvoltais a rátáil ag 300V nó 600V. De ghnáth bíonn friotaíocht mhaith UV, friotaíocht aosaithe agus friotaíocht creimthe ag na cáblaí seo, agus tá siad oiriúnach do thimpeallachtaí lasmuigh.
3. Meánach-VoltageCórais fhótavoltacha (60V - 600V)
Is iondúil go n-úsáidtear córais mheánvoltais i gcórais fhótavoltacha chónaitheacha, thráchtála agus bheaga thionsclaíocha tionsclaíocha. Sna córais seo, is iondúil go mbíonn voltas na bpainéal gréine idir 60V agus 600V. Maidir leis na córais seo, tá na riachtanais voltais níos airde, mar sin ní mór cáblaí speisialta a roghnú chun éifeachtúlacht agus sábháilteacht tarchuir cumhachta a chinntiú.
3.1 Saintréithe na gCóras Meánach Voltais
Scóip an Iarratais:Is iondúil go n -úsáidtear córais mheánvoltais i gcórais ghréine rooftop cónaithe, i gcórais giniúna cumhachta fótavoltach i bhfoirgnimh tráchtála nó i bpáirceanna tionsclaíocha.
Scála an Chórais:Is iondúil go seasann painéil agus inverters na gcóras seo le voltais oibriúcháin níos airde chun éifeachtúlacht tarchuir cumhachta a fheabhsú.
Riachtanais Inverter:Is iondúil go n -úsáideann na córais seo inverters 600V, atá oiriúnach d'iarratais ina ndéantar cumhacht DC a thiontú go cumhacht AC agus a tharchuirtear chuig an eangach.
3.2 Riachtanais Chábla do Chórais Fhótavoltacha Meánach Voltais
Maidir le córais mheánvoltais, tá roghnú cáblaí fótavoltacha níos déine ná na córais ísealvoltais, lena n -áirítear na gnéithe seo a leanas go príomha:
Rátáil voltais:Tá sé ríthábhachtach an voltas cábla cuí a roghnú. Maidir le córais ó 60V go 600V, is iondúil go mbíonn voltas rátáilte an chábla 600V, 1000V nó níos airde.
Friotaíocht teochta:Mar gheall ar an voltas ardchórais, tá tábhacht ar leith ag baint le friotaíocht ardteochta an chábla. De ghnáth bíonn raon teochta de chéim -40 ag cáblaí atá oiriúnach do na córais seo go céim +90.
Ábhar an truaill sheachtraigh:Caithfidh an truaill sheachtrach den chábla a bheith frithsheasmhach in aghaidh UV, creimeadh ceimiceach agus aosú, agus is iondúil go ndéantar é as ábhair amhail poileitiléin tras-nasctha (XLPE).
Is iondúil go n -úsáideann cáblaí fótavoltacha sraitheanna inslithe dúbailte chun a chinntiú nach sceitheann an sruth faoi choinníollacha ardvoltais, rud a chinntíonn sábháilteacht an chórais.
4. Córais fhótavoltacha ardvoltais (1000V - 1500 v)
Tá córais fhótavoltacha ardvoltais oiriúnach do ghléasraí cumhachta gréine agus tionsclaíocha ar scála mór, go háirithe eagair fhótavoltacha atá suite ar an talamh. Is iondúil go mbíonn na grúpaí painéil gréine sna córais seo ceangailte i sraith chun an voltas aschuir a mhéadú chun freastal ar riachtanais tarchuir cumhachta níos airde. Is iondúil go mbíonn an raon voltais de chórais ardvoltais 1000V go 1500V.
4.1 Saintréithe na gCóras Ardvoltais
Scóip an Iarratais:Úsáidtear córais ardvoltais go forleathan i ngléasraí cumhachta gréine ar scála mór, i saoráidí giniúna cumhachta fótavoltach tráchtála agus i gcórais fhótavoltacha rooftop monarchan.
Cumraíocht an Phainéil:D'fhonn éifeachtúlacht tarchuir cumhachta a fheabhsú, úsáideann na córais seo grúpaí painéil gréine níos mó agus is minic a éilíonn siad inverters ardvoltais (amhail inverters 1000V nó 1500V).
Tarchur cumhachta fad-achair: Tá córais ardvoltais níos éifeachtaí i dtarchur fad-achair agus is féidir leo caillteanais chumhachta a laghdú, mar sin is minic a úsáidtear iad i dtionscadail fhótavoltacha a dteastaíonn tarchur fad-achair uathu.
4.2 Riachtanais Chábla do Chórais Fhótavoltacha Ardvoltais
Maidir le córais fhótavoltacha ardvoltais, ní mór do dhearadh cáblaí gréine agus sreanga caighdeáin dhiana a chomhlíonadh chun sábháilteacht agus cobhsaíocht fhadtéarmach an chórais a chinntiú. I measc na bpríomhriachtanais tá:
Rátáil voltais:Maidir le córais fhótavoltacha le raon voltais de 1000V go 1500V, is iondúil gurb é voltas rátáilte an chábla ná 1000V nó 1500V chun a chinntiú gur féidir leis an gcábla tarchur na n -ardvoltais seo a sheasamh.
Friotaíocht ardteochta agus friotaíocht creimthe:Ní mór go mbeadh friotaíocht ardteochta agus friotaíocht creimthe níos láidre ag cáblaí do chórais ardvoltais toisc go mbeidh na cáblaí nochta do fhachtóirí nádúrtha mar sholas na gréine, báisteach, gaoth agus gaineamh. Is iondúil go ndéantar an t-ábhar truaill sheachtrach den chábla as poileitiléin thrasnasctha (XLPE) nó as poileitiléin (PE) le friotaíocht ardteochta, friotaíocht UV, agus friotaíocht creimthe ceimiceach.
Dearadh inslithe dúbailte:Chun a chinntiú go dtarlóidh sé go sábháilte sruthanna ardvoltais, is iondúil go nglacann cáblaí dearadh inslithe dúbailte chun a chinntiú nach sceithfidh an sruth agus nach soláthróidh siad cosaint sábháilteachta breise.
5. Conas cábla gréine oiriúnach a roghnú?
Tá roghnú an chábla gréine ceart ríthábhachtach chun feidhmiú ceart do chórais PV a chinntiú, go háirithe ag smaoineamh ar riachtanais leibhéil éagsúla voltais. Seo roinnt fachtóirí tábhachtacha le breithniú agus cábla gréine á roghnú agat:
5.1 leibhéal voltais an chábla
Ar an gcéad dul síos, ní mór duit an cábla cuí a roghnú bunaithe ar voltas oibriúcháin do chórais PV. Má tá an voltas córais íseal (mar shampla 12V nó 48V), is féidir leat cábla a roghnú atá oiriúnach do voltas íseal; Má tá an voltas córais ard (mar shampla 600V nó 1000V), ní mór duit cábla a roghnú ar féidir leis voltais níos airde a sheasamh.
5.2 Ábhar Cábla
I measc na n -ábhar seolta do cháblaí PV tá copar agus alúmanam. Úsáidtear cáblaí copair go forleathan i gcórais ardéifeachtúlachta mar gheall ar a seoltacht den scoth, agus tá cáblaí alúmanaim níos éadroime agus oiriúnach d'iarratais ar chostas níos ísle.
5.3 Friotaíocht ardteochta agus UV
Ós rud é go bhfuil córais PV suiteáilte lasmuigh de ghnáth, tá sé ríthábhachtach cáblaí a roghnú atá frithsheasmhach in aghaidh teochtaí arda agus gathanna UV. Ba chóir go n-úsáidfeadh truaill sheachtrach an chábla ábhair atá frithsheasmhach in UV (mar shampla poileitiléin tras-nasctha nó poileitiléin) chun a chinntiú nach bhfuil sé go héasca, scáinte, nó díghrádaithe i dtimpeallachtaí ardteochta.
5.4 Deimhniú agus Caighdeáin Sábháilteachta

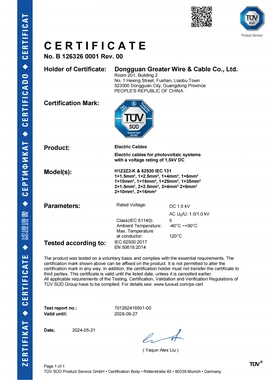

Déan cinnte go roghnóidh tú cáblaí a chomhlíonann caighdeáin sábháilteachta idirnáisiúnta, mar shampla Tüv, OL, srl. Is féidir leis na ndeimhnithe seo sábháilteacht agus cobhsaíocht na gcáblaí a chinntiú faoi choinníollacha oibre éagsúla.
