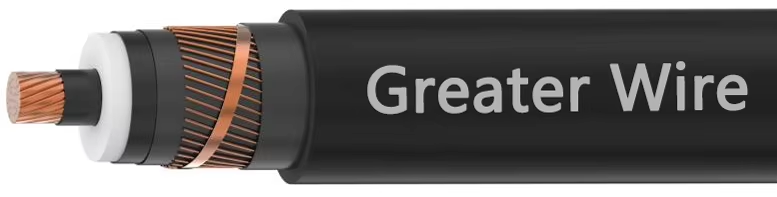

Sreang Meánvoltais Copair Aonair 19/33kV

Sreang MV copair croí amháin 19/33kV, feabhsaíonn dearadh casadh an seoltóra solúbthacht an chábla, rud a fhágann go bhfuil sé níos oiriúnaí do thimpeallachtaí suiteála casta. Tá struchtúr foriomlán an chábla deartha go cúramach chun a chinntiú nach ndéanfar an fheidhmíocht a dhíghrádú mar gheall ar fhórsaí seachtracha le linn úsáide fadtéarmach.

Min. teocht suiteála: 0 céim

Teocht oibriúcháin: -25 céim go dtí +90 céim

Teocht oibriúcháin éigeandála: 105 céim

uas. Teocht Gearrchiorcad: 250 céim

Iarratas

Tá an cumas ag sreang meánvoltais copair seasamh in aghaidh trasnaíocht leictreamaighnéadach agus tá sé oiriúnach do fhreastalaithe agus feistí stórála in ionaid sonraí. Ós rud é go bhfuil riachtanais an-ard ag ionaid sonraí maidir le soláthar cumhachta, úsáidtear cáblaí chun cobhsaíocht agus iontaofacht dáileadh cumhachta in ionaid sonraí a chinntiú.

Gné

• Seoltóir: Seoltóir Copar Ciorclach Dlúth Snáithithe de réir AS/NZS 1125

• Scáileán Seoltóra: Comhdhúil Leathsheoltach Easbhrúite

• Insliú: XLPE

• Scáileán Inslithe: Comhdhúil Leathsheoltach Strippable Easbhrúite

• Blocáil Uisce Fadaimseartha : Téip blocála uisce os cionn agus faoi bhun an scáileáin chopair (Roghnach)

• Scáileán Inslithe Miotalacha: Scáileán Sreang Copair + téip chopair a fheidhmítear go héiliúil (toilleadh reatha E/F – Bunaithe ar riachtanas)

• Truaill Mhiotalacha: Cóimhiotal Luaidhe (roghnach)

• Cosaint Termite: Polaimíd (níolón -12) (roghnach)

(Dreach Malartach: Dreach Ilchodach PVC + HDPE nó PVC + níolón + HDPE

(truaill ilchodach le hairíonna frith-termite) nó LSZH sheath Amuigh, agus athrófar paraiméadair dá réir sin)

Deimhniú

Tá na cáblaí deimhnithe SAA agus feidhmíonn siad go maith i dtarchur cumhachta. Tá sé oiriúnach go háirithe do tharchur a éilíonn córais chumhachta meánvoltais, mar shampla líonraí dáileacháin uirbeacha agus córais soláthair cumhachta tionsclaíocha.

Pacáiste

sta power cable package

Monarcha

D'fhonn freastal ar riachtanais speisialta custaiméirí éagsúla, tá córas táirgthe an-solúbtha bunaithe ag an mhonarcha. Trí sheirbhísí saincheaptha, is féidir le custaiméirí éilimh a chur ar aghaidh ar ábhair seoltóra, ábhair inslithe, ábhair sheath, etc. de réir a gcuid riachtanas sonrach. Is féidir le córas táirgthe solúbtha an mhonarcha freagairt go tapa ar riachtanais phearsantaithe na gcustaiméirí, cibé acu is olltáirgeadh nó orduithe bhaisc bheaga, is féidir é a chomhlíonadh go tráthúil. Ag an am céanna, cinntíonn an mhonarcha go gcuirtear orduithe saincheaptha i gcrích in am trí línte táirgeachta agus socruithe táirgthe solúbtha a choigeartú go tapa. D'fheabhsaigh táirgeadh solúbtha iomaíochas margaidh na monarcha agus méadú ar shástacht na gcustaiméirí.

Cás

Company cases

Comhpháirtí

greater wire Partner

CCanna

C: Cad iad na caillteanais choitianta cáblaí?

A: Tá roinnt caillteanais choitianta i bhfeidhmiú cáblaí, go príomha lena n-áirítear caillteanas seoltóra, caillteanas tréleictreach, caillteanas sciath agus caillteanas comhpháirteacha.
1. Caillteanas seoltóra, an caillteanas teasa (ie caillteanas friotaíochta) a ghintear nuair a théann an sruth tríd an seoltóir, arb é an caillteanas is coitianta sa chábla. Cuirfidh ábhar an tseoltóra, friotachas, achar trasghearrtha an chábla, méid reatha agus teocht oibriúcháin an chábla isteach ar chaillteanas an tseoltóra.
2. Caillteanas tréleictreach, is é an caillteanas teasa de bharr polarú agus sruth sceitheadh an ciseal inslithe cábla faoi ghníomhaíocht an réimse leictrigh. Faoi voltas AC, déanfaidh an t-ábhar inslithe polarú a tháirgeadh agus méid áirithe fuinnimh leictreach a ithe. Beidh tionchar ag cineál agus saintréithe an ábhair inslithe, an voltas oibriúcháin agus an minicíocht ar an gcaillteanas tréleictreach. Go ginearálta, dá airde an minicíocht oibriúcháin agus dá airde an voltas oibriúcháin, is mó an caillteanas tréleictreach.
3. Caillteanas sciath, is minic a úsáidtear sraitheanna sciath miotail i gcáblaí meánacha agus ardvoltais chun an réimse leictreach a chobhsú. Caillfidh friotaíocht na ciseal sciath, go háirithe nuair a théann sruth mór tríd, ginfidh sé sruth spreagtha agus teas. Struchtúr cábla, friotachas ábhar sciath agus méid reatha. Tá an caillteanas sciath de cháblaí aonchroíne níos suntasaí faoi shruth AC, go háirithe i gcás cáblaí armúrtha nó sciath.
4. Caillteanas comhpháirteach, caillteanas teasa áitiúil ag an gcomhpháirteach cábla mar gheall ar fhriotaíocht teagmhála, limistéar teagmhála míshásúil agus fachtóirí eile. Cuirfidh ábhar comhpháirteach, cáilíocht an phróisis, ocsaídiú nó scaoileadh an dromchla teagmhála isteach ar chaillteanas comhpháirteacha.
5. Tagraíonn caillteanas strae do chaillteanais neamhphríomha eile, mar shampla caillteanais bheaga de bharr an réimse maighnéadach timpeall an chábla agus éifeacht toilleas an chábla. Leagan amach cábla, beidh tionchar ag an achar idir an cábla agus na comhpháirteanna miotail máguaird, etc., ar chaillteanas strae.

C: Conas caillteanas cábla a laghdú?

A: 1. Roghnaigh an limistéar trasghearrtha cábla ceart: is féidir leis an limistéar trasghearrtha a mhéadú go héifeachtach caillteanas seoltóir a laghdú.
2. Úsáid ábhair inslithe ísealchaillteanais: mar shampla insliú XLPE chun caillteanas tréleictreach a laghdú.
3. Suiteáil agus cothabháil réasúnta: déan teagmháil mhaith idir na hailt a chinntiú chun caillteanas comhpháirteach a laghdú.
4. Bainistíocht diomailt teasa: leas a bhaint as modh leagan na gcáblaí chun róthéamh a sheachaint.

C: An gcomhlíonann feidhmíocht leictreach an chábla caighdeáin idirnáisiúnta?

A: Sea, comhlíonann feidhmíocht leictreach an chábla caighdeáin idirnáisiúnta, tá sreang mheánvoltais AS / NZS 1429.1 tar éis deimhniú SAA a rith
